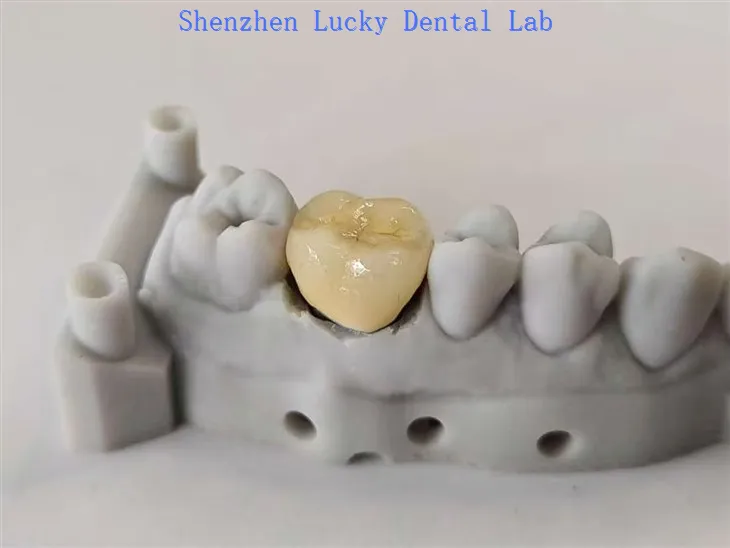

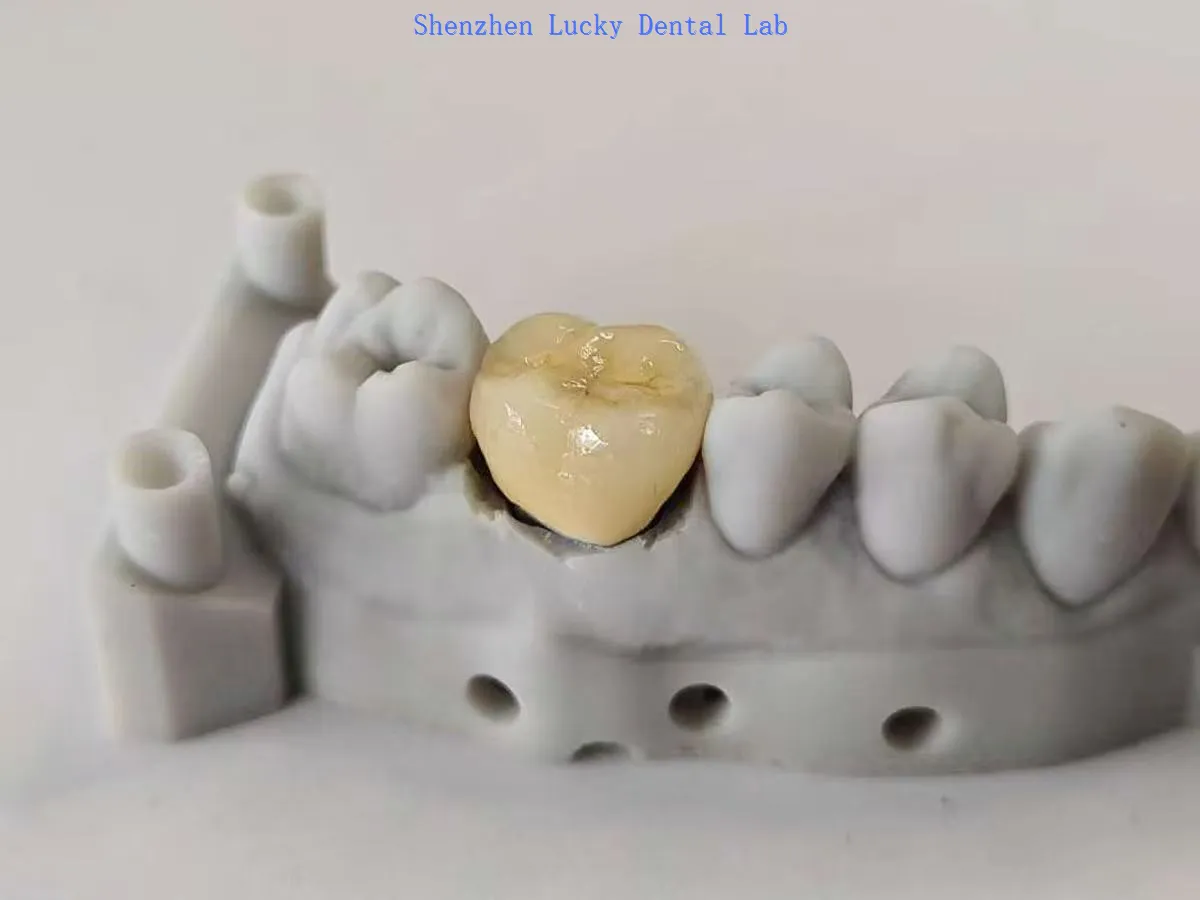

جمالیاتی دانتوں کا پی ایف ایم سی او سی آر کراؤن فیکٹری

جمالیاتی دانتوں کا پی ایف ایم سی او سی آر کراؤن فیکٹری

دانتوں کا پی ایف ایم سی او سی آر تاج میں کوبالٹ - کرومیم کھوٹ کا اندرونی تاج ہے ، جو اعلی طاقت ، سنکنرن مزاحمت ، اور کم الرجی کی صلاحیت کے لئے جانا جاتا ہے ، جس میں بیرونی چینی مٹی کے برتن کی پرت ہے جو حقیقت پسندانہ ظاہری شکل کے لئے قدرتی دانت کے رنگ کی نقالی کرتی ہے۔ یہ خراب دانتوں کو بحال کرتا ہے ، چیونگ فنکشن کی تعمیر نو کرتا ہے ، اور دانتوں کے مزید مسائل کو روکتا ہے ، جبکہ کھوٹ اور چینی مٹی کے برتن کے مابین سخت رشتہ طویل - اصطلاح استحکام کے لئے چپنگ کو کم کرتا ہے۔ بہترین بائیوکیومیٹیبلٹی کے ساتھ ، یہ مریضوں کے لئے نکل سے الرجک - کرومیم مرکب ، جو سنگل یا ایک سے زیادہ گمشدہ دانتوں ، شدید کیریوں یا خراب دانتوں کی مرمت کے لئے موزوں ہے۔ سخت اشیاء کو کاٹنے سے پرہیز کریں ، زبانی حفظان صحت کو برقرار رکھیں ، اور زیادہ سے زیادہ نگہداشت کے لئے باقاعدہ چیک {{6} ups کو شیڈول کریں۔

کیا آپ COCR PFM تاج کے تیاری کے عمل کے بارے میں مزید تفصیلات فراہم کرسکتے ہیں؟

سی او سی آر پی ایف ایم تاج کی تیاری میں شامل ہیں:

دانتوں کی تیاری اور تاثر: دانت کو ~ 1.5 ملی میٹر کے حساب سے کم کریں ، 1.0 ملی میٹر چیمفر مارجن بنائیں ، پی وی/الجینٹ تاثرات لیں۔

کاسٹنگ سی او سی آر فریم ورک: پتھر کا ماڈل ، مجسمہ موم پیٹرن (0.3–0.5 ملی میٹر موٹی) بنائیں ، coc 1،400 ڈگری پر سرمایہ کاری/پگھلیں ، 50 μm الومینا کے ساتھ سینڈبلاسٹ سطح بنائیں۔

چینی مٹی کے برتن کی درخواست: Etch COCR ، اوپیسیئس پرت (0.2–0.3 ملی میٹر) لگائیں ، ڈینٹین/تامچینی پرتیں (1.0-1.5 ملی میٹر کل) بنائیں ، 800–950 ڈگری پر آگ لگائیں۔

ختم: پولش چینی مٹی کے برتن ، مارجنل فٹ (50 μm سے کم یا اس کے برابر) چیک کریں ، سیمنٹ سے پہلے جراثیم سے پاک کریں۔

کلیدی نکات: تھرمل مطابقت ، 32 ایم پی اے بانڈ کی طاقت سینڈ بلاسٹنگ/آکسائڈ پرت کے ذریعے ، فریکچر کو روکنے کے لئے وقوعی توازن۔
